LXZ（原HLL）型彈性柱銷聯軸器

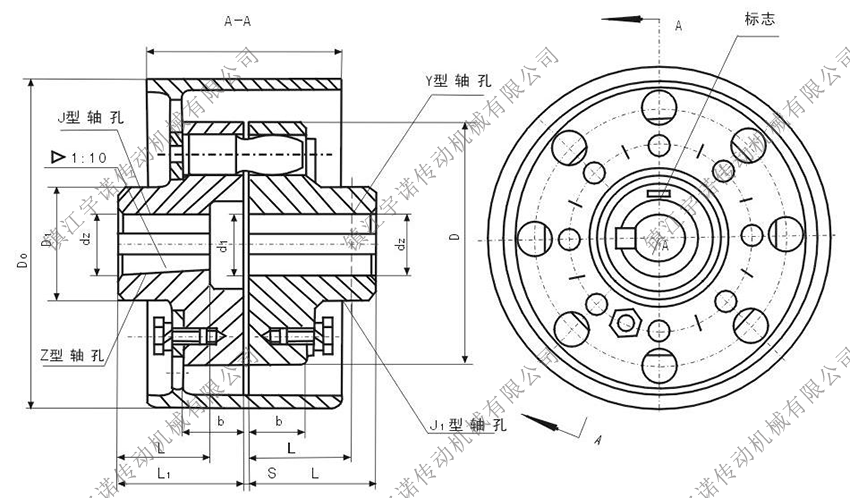

LXZ(原HLL)型帶制動輪彈性柱銷聯軸器是 兩個半聯軸器和一個制動輪組成的，通過柱銷實現兩半聯軸器聯接。
彈性柱銷聯軸器結構簡單、合理,維修方便、兩面對稱可互換,壽命長,允許較大的軸向竄動,具有緩沖、減震、耐磨等性能。容易制造,裝拆更換彈性元件比較方 便,不用移動兩半聯軸器。
彈性元件用尼龍棒作為柱銷，有微量補償兩軸線偏移能力,彈性件工作時受剪切,工作可靠性極差,僅適用于要求很低的中速傳動軸系,不適用于工作可靠性要求較高的工況。

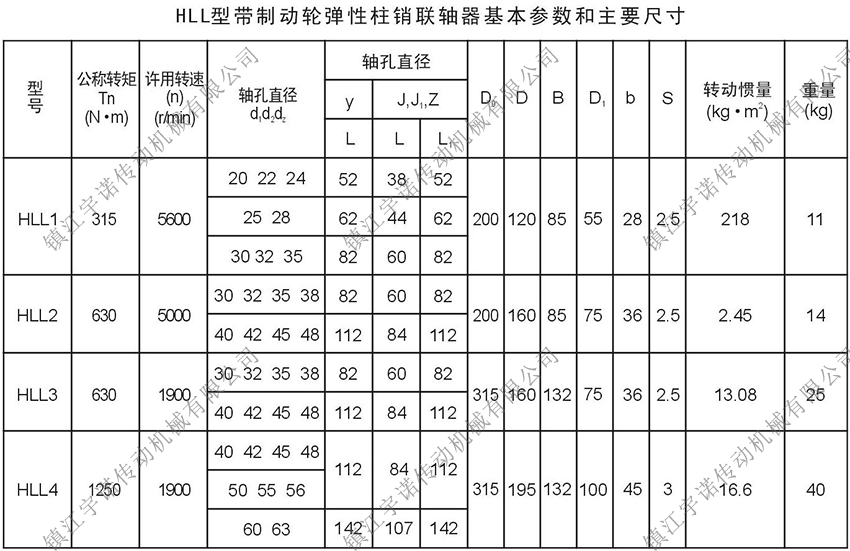

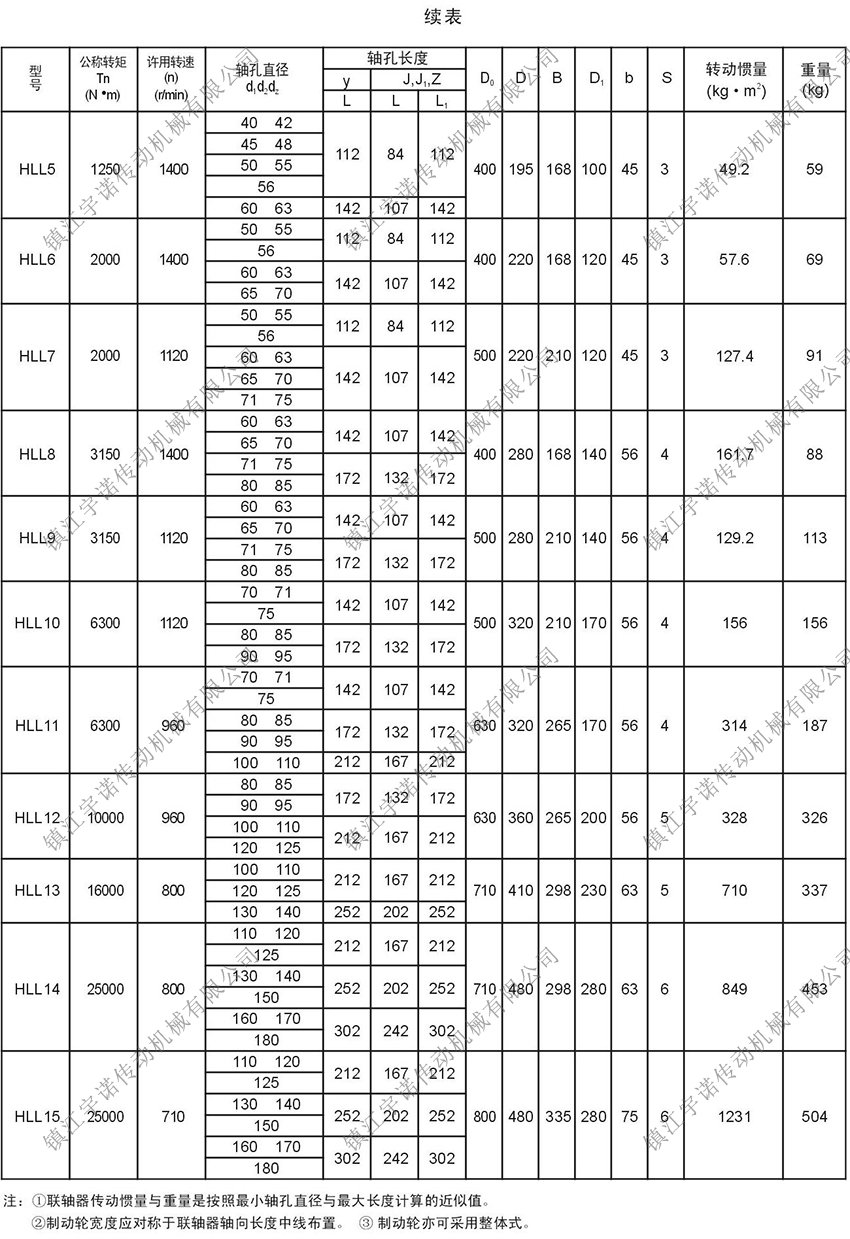

該聯軸器已列為國家標準GB5014-2003,適用于各種機械聯接兩同軸線的傳動軸,通常用于動頻繁的高低速運動。工作溫度為-20～+80℃；傳遞公稱轉矩為560～35500N.m，許用轉速為5600～950r/min。軸孔型式有圓柱形(Y)、圓錐形(Z)和短圓柱形(J)。 軸孔和鍵槽按國家標準GB3852-83《聯軸器軸柱和鍵槽形式及尺寸》的規定加工。

所有規格尺寸均可來圖定制！
